Kulki stalowe łożyskowe odgrywają kluczową rolę w płynnym działaniu różnego rodzaju maszyn. Te drobne, ale niezbędne komponenty odgrywają kluczową rolę w zmniejszaniu tarcia, zapewnianiu wysokiej wydajności i poprawie ogólnej wydajności sprzętu w takich branżach, jak motoryzacja, lotnictwo i maszyny przemysłowe. Proces produkcji kulek stalowych łożyskowych obejmuje bardzo precyzyjną, wieloetapową procedurę, polegającą na przekształceniu surowego drutu w doskonałe kuliste kształty, spełniające najbardziej rygorystyczne standardy jakości.
W tym artykule zagłębimy się w szczegółowy proces produkcji precyzyjnych kulek stalowych łożyskowych, od wyboru surowców po kontrolę końcową. Zrozumienie każdego etapu procesu produkcyjnego podkreśla znaczenie stalowych kulek łożyskowych w funkcjonowaniu nowoczesnych maszyn.
1. Czym są kulki stalowe łożyskowe?

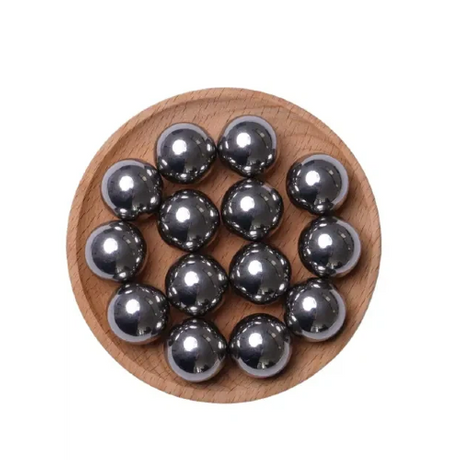

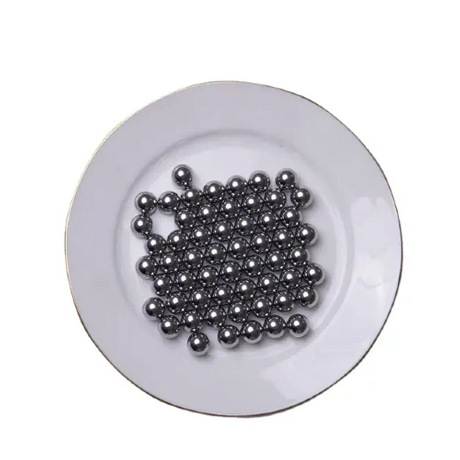

Kulki stalowe łożyskowe to twarde, kuliste elementy stalowe stosowane w łożyskach, aby ułatwić płynny ruch i zmniejszyć tarcie pomiędzy ruchomymi częściami. Kulki te są produkowane według precyzyjnych specyfikacji, dzięki czemu spełniają rygorystyczne wymagania różnych gałęzi przemysłu. Kulki ze stali łożyskowej mają kluczowe znaczenie w zastosowaniach, w których elementy muszą obracać się płynnie i przy minimalnym zużyciu.
Rodzaje kulek stalowych łożyskowych
Kulki ze stali łożyskowej są dostępne w różnych klasach i typach materiałów, w zależności od konkretnego przypadku zastosowania:
Kulki stalowe AISI 52100 : Kulki te, znane z wysokiej zawartości węgla i wyjątkowej twardości, są powszechnie stosowane w przemyśle motoryzacyjnym i lotniczym.
Kulki ze stali chromowanej : te kulki stalowe, często używane w zastosowaniach wymagających dużych obciążeń, zapewniają doskonałą odporność na zużycie i są powszechnie stosowane w maszynach przemysłowych.
Kulki ze stali nierdzewnej : są stosowane w środowiskach, w których odporność na korozję jest priorytetem, takich jak sprzęt medyczny i przetwórstwo żywności.
Precyzja, wytrzymałość i trwałość tych stalowych kulek łożyskowych sprawiają, że są one niezbędne w wielu gałęziach przemysłu.
2. Wybór surowców: początek podróży
Podróż stalowej kulki łożyskowej rozpoczyna się od wyboru odpowiednich surowców. Materiał wybrany do produkcji musi posiadać określone właściwości, takie jak twardość, odporność na zużycie i obrabialność. Zazwyczaj do produkcji kulek ze stali łożyskowej stosuje się stal wysokowęglową stopową z chromem ze względu na jej doskonałe właściwości mechaniczne.
Kluczowe materiały stosowane do łożysk stalowych kulek
Stal wysokowęglowa : zapewnia niezbędną twardość, aby wytrzymać duże naprężenia i zużycie.
Chrom : Dodatek w celu zwiększenia twardości i odporności na zużycie i korozję.
Mangan : Wpływa na wytrzymałość i plastyczność stali.
Krzem : Pomaga poprawić wytrzymałość i odporność cieplną stali.
Tworzywo |
Zamiar |
Kompozycja |
Stal wysokowęglowa |
Twardość i odporność na zużycie |
Węgiel 0,98–1,10% |
Chrom |
Twardość i odporność na korozję |
Chrom 1,30–1,60% |
Mangan |
Wytrzymałość i plastyczność |
Mangan 0,25–0,45% |
Krzem |
Wytrzymałość i odporność na ciepło |
Krzem 0,10–0,35% |
Właściwa kombinacja tych elementów zapewnia, że stalowe kulki łożyskowe wytrzymują duże obciążenia, są odporne na zużycie i zachowują swoją integralność w ekstremalnych warunkach.
3. Ciągnienie drutu: kształtowanie fundamentu
Po wybraniu i stopieniu surowca kolejnym krokiem jest ciągnienie drutu. Proces ciągnienia drutu jest niezbędny do nadania materiałowi formy nadającej się do dalszej obróbki.
Proces ciągnienia drutu
Ciągnienie drutu polega na przeciąganiu drutu przez matrycę w celu zmniejszenia jego średnicy. Drut stalowy używany do produkcji stalowych kulek łożyskowych jest zwykle rozciągany do określonego rozmiaru, zanim zostanie pocięty na krótsze segmenty. Precyzja na tym etapie jest kluczowa, ponieważ jakakolwiek zmiana średnicy może skutkować niespójnościami w produkcie końcowym.
Ciągniony drut musi być również wolny od wad, takich jak pęknięcia lub niedoskonałości powierzchni, które mogłyby mieć wpływ na jakość stalowych kulek łożyskowych.
Znaczenie precyzji
Proces ciągnienia drutu stanowi podstawę do osiągnięcia prawidłowego rozmiaru i kształtu w kolejnych etapach. Nawet niewielkie niespójności na tym etapie mogą prowadzić do nieprawidłowości w produkcie końcowym, wpływając na działanie stalowych kulek łożyskowych.
4. Ogrzewanie i cięcie: przygotowanie do kształtowania
Zanim drut zamieni się w kulki, poddawany jest procesowi podgrzewania i cięcia. Ten etap ma kluczowe znaczenie dla zmiękczenia stali, aby stała się bardziej plastyczna i łatwiejsza do kształtowania.
Obróbka cieplna
Ciągniony drut jest podgrzewany do określonej temperatury w piecu. Ten proces ogrzewania, znany jako austenityzacja, pozwala materiałowi stać się miękkim i giętkim, co ułatwia cięcie i kształtowanie kulek. Dokładna kontrola temperatury podczas tego procesu jest niezbędna, aby zapobiec przegrzaniu lub niedogrzaniu, które mogłoby obniżyć wytrzymałość materiału.
Cięcie
Po podgrzaniu drut jest cięty na mniejsze, poręczne kawałki, które utworzą podstawę stalowych kulek łożyskowych. Proces cięcia należy przeprowadzić ostrożnie, aby zapewnić jednolitość, ponieważ długość i rozmiar każdego kawałka mają bezpośredni wpływ na rozmiar końcowej kulki.
5. Proces toczenia: formowanie kuli
Proces walcowania polega na przekształcaniu kawałków stali w kuliste kształty. Proces ten ma kluczowe znaczenie dla zapewnienia jednorodności i precyzji stalowych kulek łożyskowych.
Walcownia
Pocięte kawałki stali podawane są do walcarki, która stopniowo formuje je w kuliste kulki. Walcownia stosuje kontrolowane ciśnienie i temperaturę, aby nadać stali odpowiedni kształt. Może być wymaganych wiele etapów walcowania, przy czym każdy etap udoskonala kształt i rozmiar kuli.
Na tym etapie najważniejsza jest precyzja. Nawet niewielkie odchylenia w procesie walcowania mogą prowadzić do niezgodności w wielkości i kształcie kulek, wpływając na ich działanie w łożyskach.
6. Szlifowanie i docieranie: Udoskonalanie powierzchni
Po nadaniu kształtu kulkom ze stali łożyskowej, są one szlifowane i polerowane w celu uzyskania ostatecznych wymiarów i wykończenia powierzchni.
Proces szlifowania
W procesie szlifowania kuliste kulki są szlifowane w celu usunięcia wszelkich nierówności powierzchni i uzyskania pożądanej średnicy. Do szlifowania kulek do dokładnych wymaganych tolerancji służą specjalistyczne szlifierki.
Proces docierania
Ostatnim krokiem w kształtowaniu powierzchni jest docieranie. Do docierania wykorzystuje się zawiesinę ścierną, aby wygładzić powierzchnię stalowych kulek łożyskowych, nadając im wysokiej jakości wykończenie. Proces docierania jest niezbędny do zmniejszenia chropowatości powierzchni, co z kolei zmniejsza tarcie podczas użytkowania i zwiększa trwałość piłki.
7. Obróbka cieplna: Hartowanie dla trwałości
Po ukształtowaniu i wypolerowaniu kulki poddawane są procesowi obróbki cieplnej w celu zwiększenia ich twardości i odporności na zużycie. Ten krok jest niezbędny, aby zapewnić, że stalowe kulki łożyskowe wytrzymają naprężenia, jakie wystąpią podczas użytkowania.
Hartowanie
Kulki podgrzewa się do wysokiej temperatury, a następnie szybko schładza za pomocą oleju lub wody. Proces ten, znany jako hartowanie, przekształca stal w twardy i trwały materiał. Twardość stali ma kluczowe znaczenie dla utrzymania kształtu kuli pod ciśnieniem i zmniejszenia zużycia w czasie.
Ruszenie
Odpuszczanie to wtórna obróbka cieplna stosowana w celu zmniejszenia kruchości hartowanej stali przy jednoczesnym zachowaniu jej wytrzymałości. Kulki ze stali łożyskowej są ponownie podgrzewane do niższej temperatury, a następnie powoli chłodzone, co sprawia, że materiał jest mniej podatny na pękanie.
8. Kontrola jakości i inspekcja: zapewnienie precyzji
Po obróbce cieplnej i wykończeniu kulek ze stali łożyskowej poddawane są rygorystycznej kontroli jakości i inspekcji, aby upewnić się, że spełniają wymagane standardy precyzji.
Kontrola wymiarowa
Pierwszym aspektem kontroli jakości jest kontrola wymiarowa. Kulki stalowe łożyskowe są mierzone w celu sprawdzenia, czy ich średnica, okrągłość i wykończenie powierzchni spełniają wymagane tolerancje. Do przeprowadzania tych kontroli wykorzystywane są zaawansowane narzędzia pomiarowe, takie jak mikrometry laserowe.
Badanie wykończenia powierzchni i twardości
Oprócz kontroli wymiarów dokładnie sprawdzane jest wykończenie powierzchni i twardość stalowych kulek łożyskowych. Wykończenie powierzchni sprawdzane jest za pomocą profilometrów, natomiast badanie twardości za pomocą twardościomierza Rockwella. Jedynie kulki, które przejdą te testy, uznaje się za nadające się do stosowania w łożyskach.
Przestrzeganie międzynarodowych standardów
Aby mieć pewność, że stalowe kulki łożyskowe spełniają światowe standardy jakości, są one sprawdzane zgodnie z międzynarodowymi normami, takimi jak specyfikacje ISO 3290 i ABMA (Amerykańskie Stowarzyszenie Producentów Łożysk). Normy te zapewniają, że kulki spełniają wysokie wymagania dotyczące wydajności i trwałości w różnych zastosowaniach przemysłowych.
9. Pakowanie i dostawa: końcowe etapy procesu produkcyjnego
Gdy kulki ze stali łożyskowej przejdą wszystkie kontrole, są starannie pakowane, aby zapobiec uszkodzeniom podczas transportu. Opakowanie ma za zadanie chronić kulki przed korozją i uszkodzeniami fizycznymi.
Opakowanie

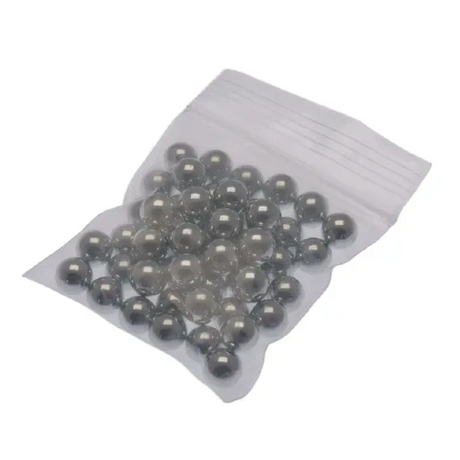

Kulki są zazwyczaj pakowane w szczelne pojemniki lub plastikowe torby, aby chronić je przed brudem i wilgocią. Należy zachować szczególną ostrożność, aby zapobiec kontaktowi z powierzchnią, który mógłby spowodować zarysowania lub inne uszkodzenia.
Logistyka dostaw
Na koniec kulki stalowe łożyskowe są przygotowywane do dostawy do klientów. Sprawna logistyka dostaw jest niezbędna, aby produkty dotarły do miejsca przeznaczenia na czas i w idealnym stanie. Wielu producentów oferuje wysyłkę międzynarodową, aby sprostać potrzebom rynku globalnego.
10. Wniosek
Proces produkcji kulek stalowych łożyskowych obejmuje szereg precyzyjnych etapów, z których każdy zapewnia, że produkt końcowy spełnia rygorystyczne standardy niezbędne w zastosowaniach przemysłowych. Od wyboru najlepszych surowców po skrupulatne kontrole końcowe, każdy etap ma kluczowe znaczenie w produkcji wysokiej jakości kulek ze stali łożyskowej, które przyczyniają się do wydajności i niezawodności nowoczesnych maszyn. Precyzja jest podstawą naszego procesu produkcyjnego, gwarantując trwałe i wydajne produkty dla szerokiego zakresu branż.
Na Ningyang Qisheng Industry and Trade Co., Ltd. jesteśmy zaangażowani w dostarczanie najwyższej jakości kulek ze stali łożyskowej, które spełniają międzynarodowe standardy jakości. Dzięki naszym rygorystycznym protokołom produkcyjnym i kontroli jakości gwarantujemy, że każda stalowa kulka łożyskowa będzie działać niezawodnie w różnorodnych zastosowaniach, od motoryzacji po lotnictwo. Zapraszamy do skontaktowania się z nami, aby uzyskać więcej informacji lub omówić, w jaki sposób nasze precyzyjne kulki stalowe łożyskowe mogą poprawić wydajność Twoich maszyn. Nasz zespół jest tutaj, aby zapewnić fachowe wskazówki i rozwiązania dostosowane do Twoich konkretnych potrzeb.
11. Często zadawane pytania
Jakie materiały są wykorzystywane do produkcji kulek stalowych łożyskowych?
Kulki stalowe łożyskowe są wykonane głównie ze stali wysokowęglowej i chromu, z niewielkimi ilościami innych stopów, takich jak mangan i krzem, w celu zwiększenia wytrzymałości i odporności na zużycie.
W jaki sposób osiąga się precyzję w procesie produkcji stalowych kulek łożyskowych?
Precyzję osiąga się poprzez staranne ciągnienie drutu, walcowanie, szlifowanie i docieranie, przy rygorystycznej kontroli jakości w celu zachowania dokładnych wymiarów i tolerancji.
Jaka jest rola obróbki cieplnej w produkcji stalowych kulek łożyskowych?
Obróbka cieplna zwiększa twardość i odporność na zużycie stalowych kulek łożyskowych, zapewniając, że będą one w stanie wytrzymać wysokie naprężenia i utrzymać swoją wydajność w wymagających środowiskach.
Dlaczego kontrola jakości jest ważna przy produkcji kulek ze stali łożyskowej?
Kontrola jakości zapewnia, że stalowe kulki łożyskowe spełniają wymagane normy dotyczące rozmiaru, okrągłości, twardości i wykończenia powierzchni, dzięki czemu nadają się do stosowania w maszynach precyzyjnych.
W jaki sposób kulki stalowe łożyskowe są pakowane do dostawy?
Kulki ze stali łożyskowej są starannie pakowane w szczelne pojemniki, aby chronić je przed brudem, wilgocią i uszkodzeniami fizycznymi podczas transportu.
